一、一體化凈水設備的具體構造時怎樣的呢？

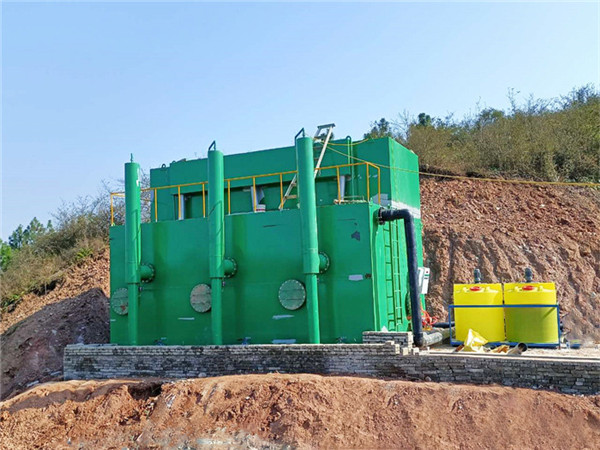

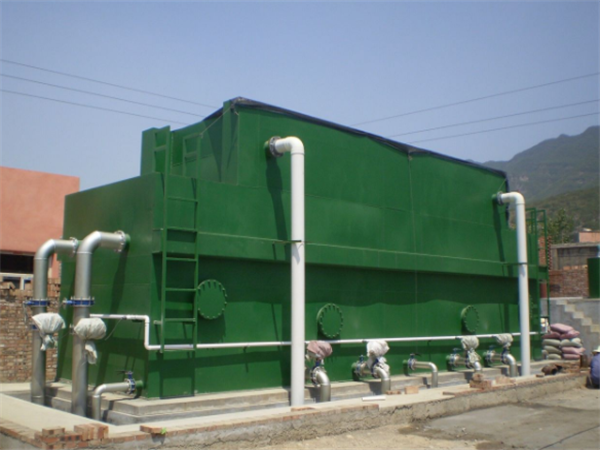

（1）一體化凈水設備
一體化凈水設備含全部的主材和附加材料（凈水器主體、斜板、濾料、排泥系統、出水系統、巡檢通道、進出水閥門等）。
（2）原水管式過濾器
原水管式過濾器2套，分別安裝于兩個凈水器的進水支管上。
（3）管式靜態混合器
靜態混合器結構簡單，占地面積小。采用玻璃鋼材質，具有加工方便、堅固耐用、耐腐蝕，采用國外先進技術，混合效果好、水頭損失小；串接在輸送管道中，不另占地，節約工程用地面積；無運動件，各元件僅有水力磨損，壽命長，無需維護。
（4）加藥系統
加藥裝置采用計量泵或流量計加混凝劑和助凝劑。用于堿式氯化鋁投加，并帶有自沖洗裝置。溶解罐為機械攪拌，儲藥容積至少可用18小時，含閥門及電氣控制設備。每套加藥裝置都單獨地組裝在各自組合架上，使加藥泵、溶液箱、緩沖器、過濾器、管道、閥門等構成一個獨立的整體。
（5）消毒系統
采用計量泵投加，考慮前后加藥，用于次氯酸鈉溶液投加，并帶有自沖洗裝置。溶解罐為機械攪拌，儲藥容積至少可用18小時，含閥門及電氣控制設備。
（6）反沖洗系統
反沖洗系統包括水泵、氣泵、閥門及電氣控制設備等全套設備。采用雙環形多噴口旋轉式沖洗系統，沖洗效果好，耗水量低。
二、一體化凈水設備工藝流程
原水在進入高效全自動凈水裝置后，首先進入裝置底部的配水區，進行均勻布水，水流速度降低，并緩慢進入高濃度絮凝區，進行徹底的混凝反應，在斜管導流區的導流作用下，污水沿斜管傾斜方向往上流動，進入沉降區內，沉積下來的污泥在重力作用下，沿斜管傾斜方向往下滑落，同時滑落的礬花在導流斜管的水力作用下，被推到凈水裝置的排泥斗內，而通過斜管澄清后的水則由凈水裝置上部進入過濾室內，并至上而下通過濾層進行過濾，水中的礬花被濾層攔截、過濾。過濾后的清水通過濾頭匯集至裝置底部的清水區，并由連通管返至裝置頂部的清水層。原水在凈水裝置內凈化后流入凈水池，然后由加壓供水泵設備送往用水點。
設備排泥及反洗排污：高效全自動凈水裝置里沉淀下的泥渣，經排泥系統定時自動排除，排出的泥漿以及過濾反沖洗水接至下水道或泥漿坑進行干化處理。
排泥：當一體化凈水設備運行一定時間后，電磁閥通過中央控制柜所給信號進行自動排泥一次。（原水濁度低于 500mg/L 時，排泥周期 T=12 小時為宜，排泥周期可調）
反沖洗排污：污水經過過濾一定時間后，過濾層的阻力逐漸增大，當水位上升至一定高度時，即開始形成自動反洗，過濾區內存水在上部清水層的靜壓下迅速加速反沖洗，裝置內清水按照正常運行路徑反向返回，當清水經過過濾區時即開始對過濾層進行反沖洗，反洗歷時 3-5 分鐘后，當清水區水位下降至一定水位時自動停止反沖洗。反洗污水排至排污槽內，并由排污管引至下水道或泥漿坑。
三、操作及注意事項：
（1）一體化凈水處理設備宜裝在室內，可以配置設備間，以免水質受到污染。
（2）安裝時將一體化凈水裝置置于平整場地，確保設備順利運行。各種管道連接閘閥應無漏氣滲水并予以排除。
（3）設備運轉前，必須消除池內雜物等，注意各進出水管嚴防堵塞現象。
（4）污染嚴重的水源，含有機物或藻類較多時，可采用加氯方法，抑制藻類和微生物繁殖，破壞水中的膠體和除去臭味等。
（5）應定時打開排泥管閥門，將沉淀池內污泥排出體外。
（6）水質測定項目：
① 視當地條件定期由有關單位對原水及出水水質進行全面分析檢查；
② 水廠每日進行原水、澄清池出水及濾池出水濁度測定。
