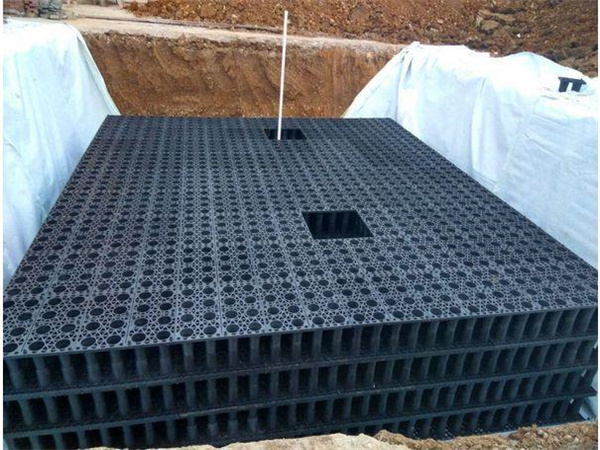

雨水回收利用系統，簡稱為雨水回用系統，廣泛應用于海綿城市、調蓄池等雨水收集及回用系統。一般是都是由截污棄流裝置、雨水收集系統、凈化系統、雨水回用系統組成。具體來說，可以是包括雨水棄流裝置、安全雨水分流井、PP雨水收集模塊、截污掛籃、地埋式雨水處理一體機等一系列雨水利用設備在內的整套系統。
一、設計依據
《建筑與小區雨水控制及利用工程技術規范》GB50400-2016
《建筑中水設計標準》
GB 50336-2018
《城市污水再生利用
城市雜用水水質》
GB/T 18920-2002
《建筑給水排水設計標準》
GB 50015-2019
《城市排水工程規劃規范》
GB 50318-2017
《室外排水設計標準》
GB 50014-2021
《室外給水設計標準》
GB 50013-2018
《城市污水再生利用 景觀環境用水水質》
GB/T 18921-2019
二、設計范圍本項目雨水回收利用系統的設計包括:
1、雨水回用系統的工藝設計；
2、回用系統的過濾、消毒、控制箱等；
三、雨水回收利用系統簡介
3.1本項目為收集場地屋面及道路的雨水收集利用系統，從管網之間接入雨水收集系統，雨水利用策略如下:
a.屋面與路面雨水，經雨水管道收集后，排向室外雨水管道，經室外初期雨水棄流井完成初期雨水棄流后，進入雨蓄水池儲存并回用。雨水收集回用系統棄流的初期雨水、超過雨水收集系統能力的溢流雨水均排向室外雨水收集排放管道；
b.場地綠化雨水收集效率低，不考慮收集利用，優先考慮自然下滲，下滲飽和后形成的地面徑流，由雨水口收集后，排向室外雨水管道；
c.蓄水池后端添加了絮凝、砂濾、消毒，對水質進行進一步的凈化處理，以保障凈化出水達到用水水質要求；
d.雨水收集系統的溢流管接往下端雨水管道；
3.2由于收集屋面及道路的雨水，并經過初期雨水的截污、過濾處理，其收集雨水水質比較潔凈，雨水利用系統擬采取如下流程:
3.3處理后回用水水質按國家現行標準的規定；回用于道路沖洗，其水質應符合《城市污水再生利用 景觀環境用水水質》GB/T 18921-2019；
注:本項目海綿城市無雨水資源化利用指標:僅預留回用端口:可回用于綠化澆灑、道路沖洗等。
后期建設方委托景觀專業或其他專業單位根據現場具體使用情況二次深化設計。
四、截污沉淀裝置
回用于綠化，其水質應符合《城市污水再生利用 城市雜用水水質標準》GB/T18920-2002；根據《民用建筑雨水利用工程技術規程》DBJ/260-2017要求，用于道路沖洗、綠化澆灑時，其CODcr應≤30mg/L，SS應≤10mg/L。
五、雨水儲存
雨水收集池采用鋼筋混凝土或模塊式蓄水池(具體以建設方意見為準)，并計算得收集池容積為571m3。
六、雨水處理工藝

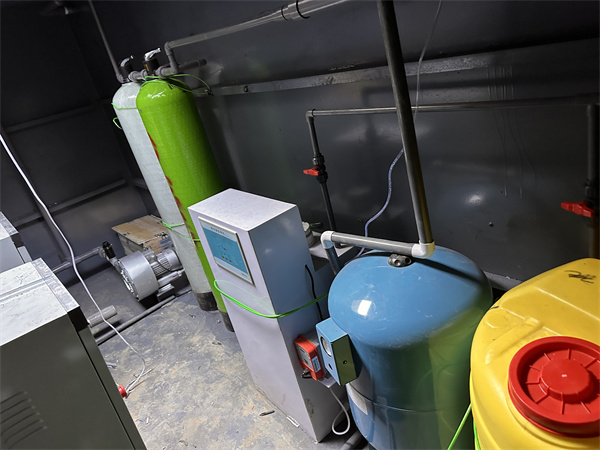

雨水處理工藝的原則是力求簡單，一方面經棄流處理的雨水水質比較潔凈，另一方面是降雨隨意性大，回收水源不穩定，處理設施經常閑置。由于雨水回用水主要污染物為COD和SS，項目雨水來自場地雨水管網雨水，經過有效的攔污、棄流預處理后，進入雨水蓄水池，雨水儲存在蓄水池內有充分的時間完成沉淀作用，沉淀后的雨水通過提升泵提升到處理機房，通過過濾、消毒深度處理后，水質達到回水用水質標準，方可出水使用。
七、運營管理中的注意事項:
1、每個雨季前至少進行一次產品維護，檢查水泵是否運行正常。
2、如果在運行中遇到其它問題，及時與設計方聯系，協商解決。
3、雨水供水管道應與生活飲用水管道分開設置，供水管路應設補水系統，并滿足如下要求:
a.補水的水質應滿足雨水供水系統的水質要求；
b.補水應在凈化雨水供量不足時進行；
c.補水管路為自來水時，應在補水管路上設置倒流防止器，以防污染自來水。
4、供水管道上不得裝設取水龍頭，并應采取下列防止誤接、誤用、誤飲的措施:
a、供水管外壁應按規定涂色或標識；
b、水池、閥門、水表、給水栓、取水口均應有明顯的“雨水”標識；
c、管網中所有組件和附屬設施的顯著位置應設置非傳統水源的耐久標識，埋地、暗敷管道應設置連續耐久標識；
d、管道取水接口處應設置“禁止飲用”的耐久標識；
e、公共場所及綠化用水的取水口應設置采用專用工具才能打開的裝置。
八、從生活飲用水管網向清水池補水時應符合下列規定:
向中水、雨水回用水等回用水系統的貯水池(箱)補水時，其進水管口最低點高出溢流邊緣的空氣間隙不應小于進水管管徑的2.5倍，且不應小于150mm，嚴禁采用淹沒式浮球閥補水。
九、其它:
1、蓄水池、清水池應設防蟲措施。
2、圖中所注尺寸除管長、標高以m計處，其余均以mm計。
3、圖中所注管道標高:壓力管道以管中心計，雨水重力流管道以管內底計。
4、本說明和設計圖紙具有同等效力。兩者均應遵守。若二者有矛盾時，甲方及施工單位應及時提出，并以設計單位解釋為準。
5、配筋由結構專業設計，本次圖紙不包含結構配筋。
6、雨水收集池及回用系統由專業機構根據本項目海綿指標(容積)要求進行深化設計。
本項目雨水收集池及回用系統所涉及的圖紙僅為建設方參考，具體由專業廠家二次深化設計。
